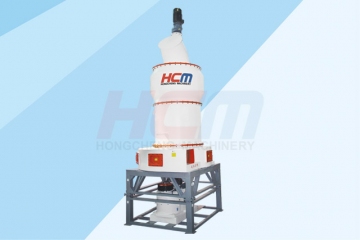

Molino Raymond Serie HC de Rodillo Péndulo Vertical

La revolución de la tecnología de la industria del molino. Actualización de productos tradicionales de molino.

Tamaño máximo de alimentación: 25-30mm
Capacidad: 1-15 TPH
Finura: 0.18-0.022mm (80-600 malla)
Molino Raymond Serie HC de Rodillo Péndulo Vertical es utilizado ampliamente en los campos como metalurgia, materiales de construcciónes, industria química, minería, etc. La máquina es buena para elaborar varios anti-combustibles y anti-explosivos con una dureza por debajo siete, humedad menor al 6%. tales como caliza, calcita, dolomita, carbón activado, talco, dioxidode de titanio, cuarzo , feldespato, bauxita, mármol, yeso, barita, fluorina, ilmenita , fosforita , grafito , arcilla , cal murta , circón , bentonita , manganeso etc. La finura final es ajustable desde 0.18mm hasta 0.022mm (80-600 malla).
X
Your need leave your E-mail address before download the product PDF.Your coopration is appreciate.
Molino Series HC de pendulo HCM.pdf

  • *Nombre:

  • *Email:

  • Tel:

  • Warm Tip: Please make sure you enter a correct E-maill address .We will send you relevant information and product quotation regularly
    +86-(0)773-3568321 Descargar PDF tulio@hcmilling.com +86-(0)773-3568991
    Estamos aquí para ayudar:
    Maneras fáciles de obtener las respuestas que necesitas. SERVICIO EN LÍNEA >
    • Introducción:
    • Estructura de la procesadora:
    • Especificaciones:
    • Características:

    Molino Raymond Serie HC de Rodillo Péndulo Vertical siguiendo las tendencias en desarrollo de energía de decisiones,con la tecnología inovadora y revolucionaria,diseñado por nuestros ingenieros que dedican gran efecto para mejorar la estructura y la capacidad de los tradicionales molino Raymond. es utilizado ampliamente en los campos como metalurgia, materiales de construcción, industria química, minería, etc. La máquina es buena para elaborar varios anti-combustibles y anti-explosivos con una dureza por debajo 7 Mosh, humedad menor al 6%. tales como caliza ,calcita ,dolomita ,carbón activado , talco , dioxidode de titanio , cuarzo ,feldespato, bauxita , mármol , yeso, barita , fluorina , ilmenita , fosforita , grafito ,arcilla ,cal murta , circón , bentonita , manganeso etc. La finura final es ajustable desde 0.18mm hasta 0.022mm (80-600 malla).

    Las Ventajas de la tecnología del Molino Raymond Serie HC de Rodillo Péndulo Vertical

    Molino Raymond Serie HC de Rodillo Péndulo Vertical de péndulo para Caliza es desarrollado por nuestro personal tecnico de nuestra empresa,La estructura y el proceso que ha recibido númerosos patentes de tecnología.,La ventaja de la tecnologíca.

    1 Oscilación independiente:Dispositivo de rodillo convencional basculante de la serie molino R, Molino de dispositivo inclinado. Su eje de pivotamiento es horizontal, Inclinacion del dispositivo de rodillo en oscilación, Rodillos y anillo de la superficie de trabajo con varios grados de ángulo, Influye la eficiencia de la molienda. Pero HC1700 Se utiliza dispositivo de rodillo de cabeceo, Dispositivo de rodillo oscilación lateral para la arrojamientos, es cuando la fuerza centrífuga en el eje central de rotación que se generado por el dispositivo del molino, Comparación de dos métodos, la fuerza centrífuga de péndulo aumenta casi un 35%, lo que agrava la compactación del polvo en fuerza de aplastamiento, eso da resultado de que el rodillo de péndulo vertical, combinado en contacto con las líneas paralelas del anillo y los rodillos de la molienda, más favorable para aplastar y triturar el polvo uniformemente, Por lo tanto prolonga la vida útil de las piezas de desgaste.

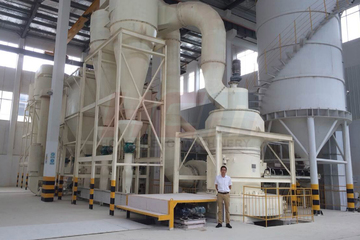

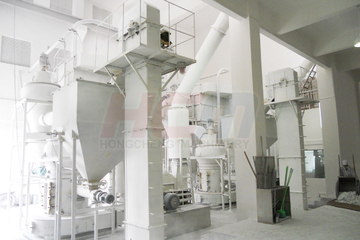

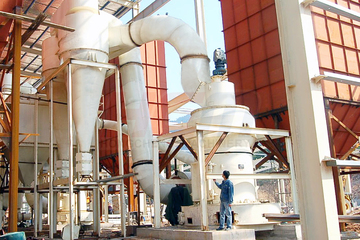

    Molino Raymond Serie HC de Rodillo Péndulo Vertical su set de equipos:molino principal, clasificador turbina de forzado, ventilador de alta presión , tuberías,alimentador vibratorio, recolector de ciclón, trituradora de mandíbula, elevador de cangilones, gabinete electrica. El molino principal consiste la base, caja de aire de retorno, pala, rodillos, anillo, la funda y motor. Las piezas de desgaste estan hechas de material resistente al desgaste prolongando la vida laboral. Sistema de trasmisión de doble correa y  reductor de velocidad .

    El material se muele a través de la trituradora, sube por el elevador para llegar hasta la tolva de alimentacion, la alimentacion es cuantitativamente ajustable para alimentar a la molienda principal .El eje central atravès del motor principal impulsando a la brazo araña , donde el conjunto de rodillo y el cuchillo gira juntos , el material con la acción de la fueza centrífuga mueve entre anillo de molienda y el rodillo ,a través de  triturar ,extrudir el material prima El material molido sube por el aire llega a la clasificador gracias al ventilador ,clasificador turbina separar el aire y los polvo del molino. los polvo fino pasa por el colector de doble ciclón , y los polvos grueso regresan al molino principal para su molienda nuevamente hasta llega la finura requerida.



    ModeloNumero de rodilloDiámetro interior del anillo
    (mm)
    Tamaño de alimentación Max.
    (mm)
    Finura (mm)Capacitdad (t/h)Total Poder  (kw)

    HC1000

    3

    1000

    ≤25

    0.022-0.18

    1-6.5

    85-101

    HC1300

    4

    1300

    ≤30

    0.038-0.18

    2-12

    165-180

    HC1500

    4

    1500

    ≤30

    0.038-0.18

    3-15

    242

    HC1700T

    5

    1700

    ≤30

    0.038-0.18

    5-20

    264-314

    HC1700

    5

    1700

    ≤30

    0.038-0.18

    6-25

    342-362

    Nota: 1. Los Modelos anteriores pueden estar equipados con la estructura de péndulo vertical patentada de Hongcheng, la estructura del péndulo suspendido también está disponible para el carácter del material y finura del producto.

     2. La capacidad es de polvo de piedra caliza, y la especificación es solo una referencia. La producción real depende de que estos materiales sean procesados.

    1.Sistema completo:

    (1) El molino tiene la estructura tridimensional ,ocupa poco espacio , el sistema es fuerte, desde tritura,el transportador , mecanizado hasta aproximada de las materias primas en el embalaje final, puede poseer un sistema de producción independiente.

    2.Rendimiento fiable

    (1) Sistema de balanceo especialmente diseñado por Hongcheng.(Numero de patates : CN200720081221.1),Nuevo brazo araña  con la estructura avanzada y razonable .Baja Vibración del molino , y ruidos , estable funcionamiento y  rendimiento fiable .

    (2) Sistema de clasificación de turbina .(Numero de patentes : CN201030143470.6): El sistema de clasificación utiliza el clasificador de turbina con una mayor capacidad de clasificación y  más eficiente ,La gama de finura desde 80-325 malla aumenta desde 80-600 malla para garantizar una alta tasa de aprobación .

    3.Bajo consumo y proteccion al medio ambiente:

    (1) Estructura de péndula vertical ,En comparación con el antiguo molino  Raymond, un mayor cantidad de material procesado por unidad de tiempo más eficiente ,potencia total se mantiene sin cambios y la capacidad de producción un 40% superior a la de tradicional molino Raymond.Se pueder ahorrar más de 30% en consumo de energía para producir un tonelada de polvo ,eficiente y bajo consumo .

    (2) Colector de polvo pulsante (Numero de patentas : CN200820113691.6):la eficiencia de recolección alcanza 99.99%.La salida de la concentración de polvo < 30 mg / m3,  es superior a las normas nacionales.

    4.Mantenimiento sencillo:

    (1) El molino que las partes importantes están hechas de acero de calidad, las piezas desgaste están hechas de materiales resistentes al desgaste y alto rendimiento,. El molino es alta resistencia al desgaste ,operación confiable.

    (2) Estructura de multi-nivel de sellado para garantizar dispositivo de rodillo .(Numero de patentas :CN200820113450.1) :Dispositivo de rodillo  trabajan en un abiente  extremadamente de alta concentración de polvo,donde los Molinos tradicional Ramond no se puede realizar de forma fiable por el sello de conjunto de rodillo, necesita lubricar a diario, En cambio HCM molino serie  HC su estructura de multi-nivel de sellado para garantizar el estanquidad perfecta.Evitado lubricar diariamente,reduciendo el tiempo de mantenimiento y los costos de operación.

    (3) Con el sistema eléctrico de control centralizado ,sin tripulacion en la operación y fácil de mantenimiento donde puede hacer en el taller .

    (4) Transportador de doble correa(Numero de patentas :CN200820104043.4) :Duras condiciones para molino como alimentación superar su máxima dimensión , el arrastre y otros objetos duros pueden causar daños en el reductor,donde puede ocacionar un montón de trabajo y las reparaciones ,pero transportador con la doble correa soluciona este problema ,es sencillo ,fiable y fácil de mantener.
